현대 석유 및 가스 파이프라인 시스템에서는 안전과 운영 효율성이 매우 중요합니다. 피깅 작업과 브랜치 파이프라인 보호에 중요한 역할을 하는 구성 요소 중 하나는술집빨간 티. 이 기사에서는 바드 티가 무엇인지, 어떻게 기능하는지, 피깅 시스템에 필수적인 이유, 재료 표준, 설계 고려 사항, 설치 지침 및 다음과 같은 신뢰할 수 있는 제조업체를 선택하는 방법을 살펴봅니다.시왕. 또한 엔지니어, 조달 관리자 및 EPC 계약자를 지원하기 위한 자세한 표, 기술 비교 및 포괄적인 FAQ 섹션도 찾을 수 있습니다.

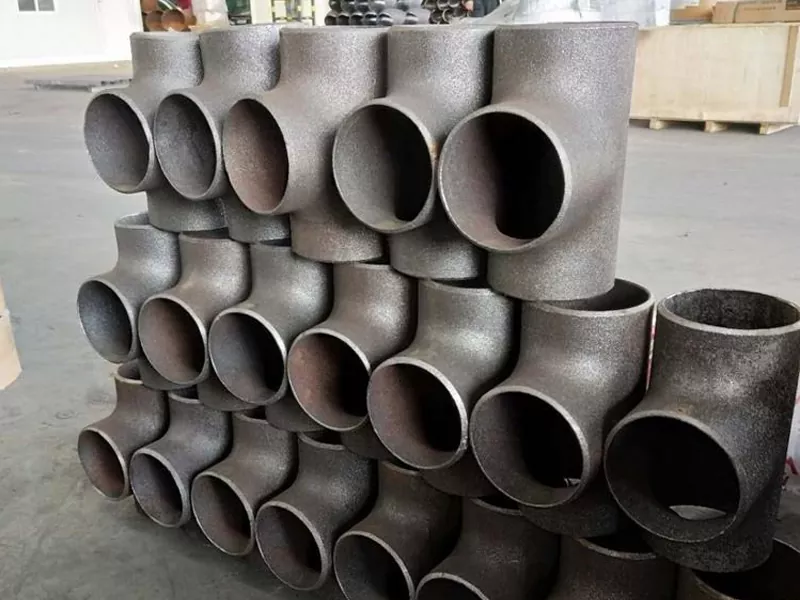

A 금지 티피거블 파이프라인 시스템에 주로 사용되는 특수 파이프라인 피팅입니다. 표준 티 피팅과 달리 파이프라인 피그가 실수로 분기 라인에 들어가는 것을 방지하기 위해 분기 배출구를 가로질러 용접된 내부 바(그릴 바)가 포함되어 있습니다.
파이프라인 피그는 파이프라인 내 청소, 검사 또는 분리에 사용되는 기계 장치입니다. 막대형 티가 없으면 돼지가 가지 라인으로 들어갈 수 있으며 잠재적으로 막힘, 손상 또는 비용이 많이 드는 가동 중지 시간을 초래할 수 있습니다.
이러한 피팅은 일반적으로 다음 분야에 사용됩니다.
피깅 시스템을 사용하면 흐름을 중단하지 않고 내부 청소 및 검사가 가능합니다. 피깅 작업 중에 돼지는 주 파이프라인 구멍을 통해 이동합니다. 막대형 티는 돼지가 분기 파이프라인으로 방향을 바꾸는 대신 메인 라인을 따라 계속 이동하도록 보장합니다.
간단하지만 고도로 설계된 이 솔루션은 운영상의 위험을 방지하고 중단 없는 피깅을 보장합니다.
석유 및 가스 산업은 엄격한 안전 및 신뢰성 표준에 따라 운영됩니다. 막대형 티는 시스템 무결성을 크게 향상시킵니다.
다음과 같은 조직의 업계 지침 :contentReference[oaicite:0]{index=0} (API) 그리고 :contentReference[oaicite:1]{index=1} 피깅 가능한 시스템에서 적절한 분기 보호를 권장합니다.
| 특징 | 금지 티 | 스탠다드 티 |
|---|---|---|
| 내부 바 | 예 | 아니요 |
| 피깅에 적합 | 예 | 아니요 |
| 애플리케이션 | 피깅 가능한 파이프라인 | 일반 배관 시스템 |
| 안전 수준 | 높은 | 보통의 |
피깅 가능한 파이프라인의 경우 막대형 티 대신 표준 티를 사용하면 심각한 운영 위험이 발생할 수 있습니다.
바드티는 국제표준에 따라 제작되어 호환성과 내구성을 보장합니다.
~에시왕, 엄격한 품질 관리 프로세스에는 다음이 포함됩니다.
막대형 티를 설계하려면 복잡한 엔지니어링 계산이 필요합니다.
바 간격은 최소 피그 직경보다 작아야 하며 가지에 충분한 유체 흐름을 허용해야 합니다.
| 주요 파이프 크기 | 일반적인 바 두께 | 바 간격 |
|---|---|---|
| 12" | 10-12mm | < 돼지 외경 - 5mm |
| 24" | 16-20mm | < 돼지 외경 - 8mm |
| 36" | 20-25mm | < 돼지 외경 - 10mm |
장기적인 파이프라인 안전을 위해서는 올바른 제조업체를 선택하는 것이 필수적입니다.
시왕글로벌 EPC 계약업체를 위한 맞춤형 바드 티 솔루션을 제공하며 다음을 제공합니다.
더 많은 제품 사양을 보려면 다음 사이트를 방문하세요.금지 티 제품 페이지
기술적으로는 그렇습니다. 하지만 이는 불필요하고 비용이 증가합니다.
올바르게 설계하면 영향이 최소화됩니다. 엔지니어링 계산으로 흐름이 최적화됩니다.
예. 대부분은 프로젝트별 도면에 따라 제작됩니다.
UT, RT, MPI 및 수력 테스트가 일반적입니다.
A 금지 티피거블 파이프라인 시스템의 중요한 구성 요소로, 운영 안전을 보장하고 돼지 전환을 방지하며 분기 파이프라인을 보호합니다. 석유 및 가스 인프라의 신뢰성에 대한 요구가 증가함에 따라 적절한 엔지니어링 설계 및 제조 품질은 협상할 수 없습니다.
다음과 같은 경험이 풍부한 제조업체를 선택하십시오.시왕국제 표준 준수, 맞춤형 엔지니어링 솔루션 및 장기적인 성능 신뢰성을 보장합니다.
파이프라인 프로젝트를 계획 중이고 사양에 맞는 고품질 바드 티 피팅이 필요한 경우,저희에게 연락주세요오늘 전문적인 기술 지원과 경쟁력 있는 견적을 받으시려면
